Duvara montajlı
Tanım
REOTRON SMP serisinin DC güç kaynakları, girişten çıkışa kadar galvanik izolasyonu sağlayan birincil anahtarlamaya sahip güç kaynaklarıdır. Cihazlar; gerilim, akım veya güç regülatörü olarak kullanılabilirler.
Operasyon
Birim, dahili bir ekrandan, 0… + 10V, 0 (4)… 20mA harici kontrol sinyallerinden veya isteğe bağlı olarak DeviceNet, ProfiBus, CanBus, EtherCAT, EtherNet / IP ve ProfiNet protokolleri gibi bir alan veri yolu arabirimi ile çalıştırılabilir.
Giriş cihazları
Cihaz girişi, 3 x 400 V, 50/60 Hz üç fazlı şebekeye bağlantı için tasarlanmıştır. EMC standartlarının uyumluluğu, giriş taraflı bir PFC ana şebeke filtresi ile garanti altına alınır.
Tasarım
Cihazlar, 19 inç rafa monte kasada kompakt bir tasarıma sahiptir ve kuruluma hazır bir kontrol kabini versiyonu veya bir masaüstü birimi (laboratuvar versiyonu) olarak teslim edilebilir. Cihazlar hava veya su soğutmalıdır.
Bağlantı
SMP’ler, yüksek çıkış akımlarında vidalı terminaller ve bakır terminal otobüsleri ile bağlanır. Tüm REO ürünleri gibi, REOTRON SMP’lerin de özelleştirilmiş versiyonları mevcuttur. Ek olarak, cihazlarda hat kayıpları için voltaj kompanzasyonu ve bağlı yükün empedans izleme özelliği vardır.
Avantajlar
- Üstün 0,95 cos PHI’a sahip
- Güç faktörü düzeltme
- Seri veya paralel bağlantı
- Havalı veya sulu soğutma
- Diğerlerinden farklı gereksinimler için birçok kombinasyon seçeneği

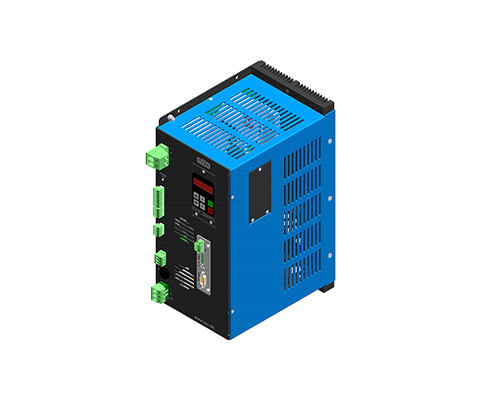

| Tip | REOTRON SMP-KMB Kompakt modül |
| Giriş voltajı | 230 V, +/- 10 %, 50/60 Hz, |
| Dalgalanma p-p | 100 mV/ 200 mV |
| Ayar noktası girişi | 0…+10 V, DC, 0(4)…20mA, Çalışma ekranı üzerinden dahili potansiyometre 10 kOhm |
| Fiili çıkti | 0…+10 V, DC, 0(4)…20mA, İşletim ekranı aracılığıyla dahili |
| Arayüzler (opsiyonel) | ProfiBus-DP, DeviceNet, CAN-Bus, ProfiNet, EtherNet/IP, EtherCAT |
| Kontrol doğruluğu | Nominal değerin %1’i (talep üzerine daha yüksek) |
| Serbest Bırak | 24 V, DC veya iletişime geçin |
| Koruma | Dolap kurulumu IP 20 |
| 2 x röle statüsü | Değiştirici 250 V, 1A |
| Verimlilik | > 85% |
| Cos Φ | 0,95 |
| Çalışma sıcaklığı | 0… 40° C |
| Standarts | EN 50178, EN 61000-6-2, EN 61000-6-4 |
| REO Series | SMP-KMB 10-10 | SMP-KMB 10-20 | SMP-KMB 10-30 | SMP-KMB 10-40 |
| Çıkış gücü [W] | 0…100 | 0…200 | 0…300 | 0…400 |
| Çıkış voltajı [V] | 0…10 | 0…10 | 0…10 | 0…10 |
| Çıkış akımı [A] | 0…10 | 0…20 | 0…30 | 0…40 |
| Boyut [BxTxHE] | 154x330x217,5 | 154x330x217,5 | 154x330x217,5 | 154x330x217,5 |
| REO Series | SMP-KMB 20-10 | SMP-KMB 20-20 | SMP-KMB 20-30 | SMP-KMB 20-40 |
| Çıkış gücü [W] | 0…200 | 0…400 | 0…600 | 0…800 |
| Çıkış voltajı [V] | 0…20 | 0…20 | 0…20 | 0…20 |
| Çıkış akımı [A] | 0…10 | 0…20 | 0…30 | 0…40 |
| Boyut [BxTxHE] | 154x330x217,5 | 154x330x217,5 | 154x330x217,5 | 154x330x217,5 |
| REO Series | SMP-KMB 30-10 | SMP-KMB 30-20 | SMP-KMB 30-30 | SMP-KMB 30-40 | SMP-KMB 40-10 | SMP-KMB 40-20 |
| Çıkış gücü [W] | 0…300 | 0…600 | 0…900 | 0…1200 | 0…400 | 0…800 |
| Çıkış voltajı [V] | 0…30 | 0…30 | 0…30 | 0…30 | 0…40 | 0…40 |
| Çıkış akımı [A] | 0…10 | 0…20 | 0…30 | 0…40 | 0…10 | 0…20 |
| Boyut [BxTxHE] | 154x330x217,5 | 154x330x217,5 | 154x330x217,5 | 154x330x217,5 | 154x330x217,5 | 154x330x217,5 |
| REO Series | SMP-KMB 50-10 | SMP-KMB 50-20 | SMP-KMB 60-10 |
| Çıkış gücü [W] | 0…500 | 0…1000 | 0…600 |
| Çıkış voltajı [V] | 0…50 | 0…50 | 0…60 |
| Çıkış akımı [A] | 0…10 | 0…20 | 0…10 |
| Boyutlar [BxTxHE] | 154x330x217,5 | 154x330x217,5 | 154x330x217,5 |
* Talep üzerine daha yüksek hizmetler
