Duvara montajlı
Tanım
REOTRON SMP serisinin DC güç kaynakları, girişten çıkışa kadar galvanik izolasyonu sağlayan birincil anahtarlamaya sahip güç kaynaklarıdır. Cihazlar; gerilim, akım veya güç regülatörü olarak kullanılabilirler.
Operasyon
Birim, dahili bir ekrandan, 0… + 10V, 0 (4)… 20mA harici kontrol sinyallerinden veya isteğe bağlı olarak DeviceNet, ProfiBus, CanBus, EtherCAT, EtherNet / IP ve ProfiNet protokolleri gibi bir alan veri yolu arabirimi ile çalıştırılabilir.
Giriş cihazları
Cihaz girişi, 3 x 400 V, 50/60 Hz üç fazlı şebekeye bağlantı için tasarlanmıştır. EMC standartlarının uyumluluğu, giriş taraflı bir PFC ana şebeke filtresi ile garanti altına alınır.
Tasarım
Cihazlar, 19 inç rafa monte kasada kompakt bir tasarıma sahiptir ve kuruluma hazır bir kontrol kabini versiyonu veya bir masaüstü birimi (laboratuvar versiyonu) olarak teslim edilebilir. Cihazlar hava veya su soğutmalıdır.
Bağlantı
Bağlantı, vidalı terminaller ve yüksek çıkış akımları durumunda bakır baralar aracılığıyla yapılır. Uygulamaya özel gereksinimler isteğe bağlı olarak karşılanabilir. Cihazlar ayrıca hat kayıpları için voltaj kompanzasyonu ve bağlı yükün empedans izleme özelliğine sahiptir.
Avantajlar
- Üstün 0,95 cos PHI’a sahip
- Güç faktörü düzeltme
- Seri veya paralel bağlantı
- Havalı veya sulu soğutma
- Diğerlerinden farklı gereksinimler için birçok kombinasyon seçeneği

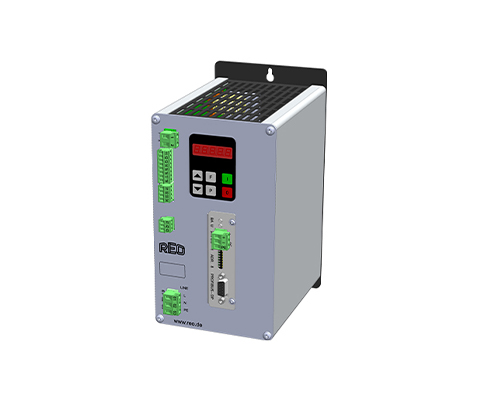

| Tip | REOTRON SMP-KMA Montaj duvarına bağlantı |
| Giriş voltajı | 230 V, +/- 10%, 50/60 Hz |
| Dalgalanma p-p | 100 mV/ 200 mV |
| Ayar noktası girişi | 0…+10 V, DC, 0(4)…20mA, Potansiyometre 10 kOhm, çalışma ekranı üzerinden dahili |
| Gerçek değer çıkışı | 0…+10 V, DC, 0(4)…20mA, İşletim ekranı aracılığıyla dahili |
| Arayüzler (opsiyonel) | ProfiBus-DP, DeviceNet, CAN-Bus, ProfiNet, EtherNet/IP, EtherCAT |
| Kontrol doğruluğu | Nominal değerin %1’i (talep üzerine daha yüksek) |
| Serbest Bırak | 24 V, DC veya iletişime geçin |
| Koruma | Dolap kurulumu IP 20 |
| 2 x röle statüsü | Değiştirici 250 V, 1A |
| Verimlilik | > 85% |
| Cos Φ | 0,95 |
| Çalışma sıcaklığı | 0… 40° C |
| Standards | EN 50178, EN 61000-6-2, EN 61000-6-4 |
| REO Series | SMP-KMA 10-2 | SMP-KMA 10-5 | SMP-KMA 10-7,5 | SMP-KMA 20-2 | SMP-KMA 20-5 | SMP-KMA 24-5 |
| Çıkış gücü [W] | 0…20 | 0…50 | 0…75 | 0…40 | 0…100 | 0…120 |
| Çıkış voltajı [V] | 0…10 | 0…10 | 0…10 | 0…20 | 0…20 | 0…24 |
| Çıkış akımı [A] | 0…2 | 0…5 | 0…7,5 | 0…2 | 0…5 | 0…5 |
| Boyut [BxTxH*] | 120x238x177 | 120x238x177 | 120x238x177 | 120x238x177 | 120x238x177 | 120x238x177 |
| REO Series | SMP-KMA 30-2 | SMP-KMA 40-2 |
| Çıkış gücü [W] | 0…60 | 0…80 |
| Çıkış voltajı [V] | 0…30 | 0…40 |
| Çıkış akımı [A] | 0…2 | 0…2 |
| Boyutlar [BxTxH*] | 120x238x177 | 120x238x177 |
* Talep üzerine daha yüksek hizmetler
