Tanım
REOTRON SMP serisi DC güç kaynakları, girişten çıkışa galvanik izolasyona sahip birincil anahtarlamalı güç kaynaklarıdır. Cihazlar gerilim, akım veya güç regülatörü olarak kullanılabilir.
Operasyon
Birim, dahili bir ekrandan, 0… + 10V, 0 (4)… 20mA harici kontrol sinyallerinden veya isteğe bağlı olarak DeviceNet, ProfiBus, CanBus, EtherCAT, EtherNet / IP ve ProfiNet protokolleri gibi bir alan veri yolu arabirimi ile çalıştırılabilir.
Giriş cihazları
Cihaz girişi, 3 x 400 V, 50/60 Hz üç fazlı şebekeye bağlantı için tasarlanmıştır. EMC standartlarının uyumluluğu, giriş taraflı bir PFC ana şebeke filtresi ile garanti altına alınır.

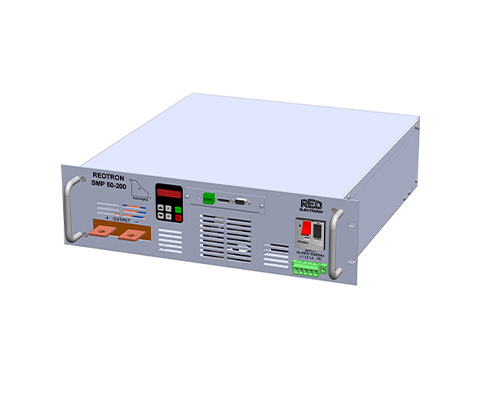

Tasarım
Cihazlar, 19 inç rafa monte kasada kompakt bir tasarıma sahiptir ve kuruluma hazır bir kontrol kabini versiyonu veya bir masaüstü birimi (laboratuvar versiyonu) olarak teslim edilebilir. Cihazlar hava veya su soğutmalıdır.
Bağlantı
SMP’ler, yüksek çıkış akımlarında vidalı terminaller ve bakır terminal otobüsleri ile bağlanır. Tüm REO ürünleri gibi, REOTRON SMP’lerin de özelleştirilmiş versiyonları mevcuttur. Ek olarak, cihazlarda hat kayıpları için voltaj kompanzasyonu ve bağlı yükün empedans izleme özelliği vardır.
Avantajlar
- Üstün 0,95 cos PHI’a sahip
- Güç faktörü düzeltme
- Seri veya paralel bağlantı
- Havalı veya sulu soğutma
- Diğerlerinden farklı gereksinimler için birçok kombinasyon seçeneği
| Type | REOTRON SMP-ESM Benchtop |
| Giriş voltajı | 3 x 400 V, +/- 10%, 50/60 Hz |
| Dalgalanma p-p | 100 mV/ 200 mV |
| Ayar noktası girişi | 0…+10 V, DC, 0(4)…20mA, Çalışma ekranı üzerinden dahili potansiyometre 10 kOhm |
| Gerçek değer çıkışı | 0…+10 V, DC, 0(4)…20mA, İşletim ekranı aracılığıyla dahili |
| Arayüzler (opsiyonel) | ProfiBus-DP, DeviceNet, CAN-Bus, ProfiNet, EtherNet/IP, EtherCAT |
| Kontrol doğruluğuNominal değerin | %1’i (talep üzerine daha yüksek) |
| Serbest Bırak | 24 V, DC veya iletişime geçin |
| Koruma | Dolap kurulumu IP 20 |
| 2 x röle statüsü | Değiştirici 250 V, 1A |
| Verimlilik | > 85% |
| Cos Φ | 0,95 |
| Çalışma sıcaklığı | 0… 40° C |
| Standartlar | EN 50178, EN 61000-6-2, EN 61000-6-4 |
| REO Series | SMP-ESM 25-40 | SMP-ESM 25-100 | SMP-ESM 25-200 | SMP-ESM 25-300 | SMP-ESM 25-400 | SMP-ESM 25-500 | SMP-ESM 25-600 |
| Çıkış gücü [W] | 0…1000 | 0…2500 | 0…5000 | 0…7500 | 0…10000 | 0…12500 | 0…15000 |
| Çıkış voltajı [V] | 0…25 | 0…25 | 0…25 | 0…25 | 0…25 | 0…25 | 0…25 |
| Çıkış akımı [A] | 0…40 | 0…100 | 0…200 | 0…300 | 0…400 | 0…500 | 0…600 |
| Boyutlar [GxDxYE] | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/6HE | 482×406/6HE | 482×406/6HE |
| REO Series | SMP-ESM 50-20 | SMP-ESM 50-50 | SMP-ESM 50-100 | SMP-ESM 50-150 | SMP-ESM 50-200 | SMP-ESM 50-250 | SMP-ESM 50-300 |
| Çıkış gücü [W] | 0…1000 | 0…2500 | 0…5000 | 0…7500 | 0…10000 | 0…12500 | 0…15000 |
| Çıkış voltajı [V] | 0…50 | 0…50 | 0…50 | 0…50 | 0…50 | 0…50 | 0…50 |
| Çıkış akımı [A] | 0…20 | 0…50 | 0…100 | 0…150 | 0…200 | 0…250 | 0…300 |
| Boyutlar [GxDxYE] | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/6HE | 482×406/6HE | 482×406/6HE |
| REO Series | SMP-ESM 80-13 | SMP-ESM 80-31 | SMP-ESM 80-63 | SMP-ESM 80-94 | SMP-ESM 80-125 | SMP-ESM 80-156 | SMP-ESM 80-188 |
| Çıkış gücü [W] | 0…1000 | 0…2500 | 0…5000 | 0…7500 | 0…10000 | 0…12500 | 0…15000 |
| Çıkış voltajı [V] | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 |
| Çıkış akımı [A] | 0…13 | 0…31 | 0…63 | 0…94 | 0…125 | 0…156 | 0…188 |
| Boyutlar [GxDxYE] | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/6HE | 482×406/6HE | 482×406/6HE |
| REO Series | SMP-ESM 150-7 | SMP-ESM 150-17 | SMP-ESM 150-33 | SMP-ESM 150-50 | SMP-ESM 150-67 | SMP-ESM 150-83 | SMP-ESM 150-100 |
| Çıkış gücü [W] | 0…1000 | 0…2500 | 0…5000 | 0…7500 | 0…10000 | 0…12500 | 0…15000 |
| Çıkış voltajı [V] | 0…150 | 0…150 | 0…150 | 0…150 | 0…150 | 0…150 | 0…150 |
| Çıkış akımı [A] | 0…7 | 0…17 | 0…33 | 0…50 | 0…67 | 0…83 | 0…100 |
| Boyutlar [GxDxYE] | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/6HE | 482×406/6HE | 482×406/6HE |
| REO Series | SMP-ESM 250-4 | SMP-ESM 250-10 | SMP-ESM 250-20 | SMP-ESM 250-30 | SMP-ESM 250-40 | SMP-ESM 250-50 | SMP-ESM 250-60 |
| Çıkış gücü [W] | 0…1000 | 0…2500 | 0…5000 | 0…7500 | 0…10000 | 0…12500 | 0…15000 |
| Çıkış voltajı [V] | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 |
| Çıkış akımı [A] | 0…13 | 0…31 | 0…63 | 0…94 | 0…125 | 0…156 | 0…188 |
| Boyutlar [GxDxYE] | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/6HE | 482×406/6HE | 482×406/6HE |
| REO Series | SMP-ESM 400-2,5 | SMP-ESM 400-6,25 | SMP-ESM 400-13 | SMP-ESM 400-19 | SMP-ESM 400-25 | SMP-ESM 400-32 | SMP-ESM 400-37,5 |
| Çıkış gücü [W] | 0…1000 | 0…2500 | 0…5000 | 0…7500 | 0…10000 | 0…12500 | 0…15000 |
| Çıkış voltajı [V] | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 |
| Çıkış akımı [A] | 0…13 | 0…31 | 0…63 | 0…94 | 0…125 | 0…156 | 0…188 |
| Boyutlar [GxDxYE] | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/6HE | 482×406/6HE | 482×406/6HE |
| REO Series | SMP-ESM 600-2 | SMP-ESM 600-4 | SMP-ESM 600-8 | SMP-ESM 600-13 | SMP-ESM 600-17 | SMP-ESM 600-21 | SMP-ESM 600-25 |
| Çıkış gücü [W] | 0…1000 | 0…2500 | 0…5000 | 0…7500 | 0…10000 | 0…12500 | 0…15000 |
| Çıkış voltajı [V] | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 | 0…80 |
| Çıkış akımı [A] | 0…13 | 0…31 | 0…63 | 0…94 | 0…125 | 0…156 | 0…188 |
| Boyutlar [GxDxYE] | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/3HE | 482×406/6HE | 482×406/6HE | 482×406/6HE |
* Talep üzerine daha yüksek hizmetler
