1 FAZLI TRİSTÖR-KONTROL CİHAZI
Tanım

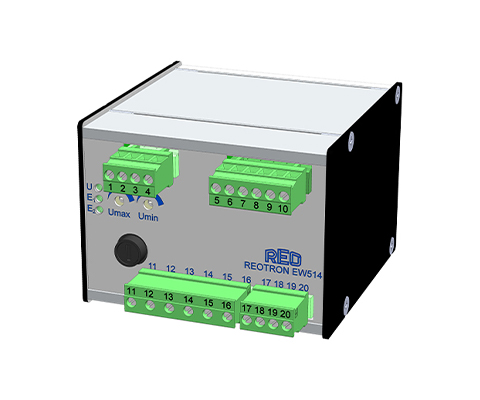

REOTRON EW 514, 6 A’ya kadar yük akımları için kullanılabilen tek fazlı bir tristör güç regülatörüdür. Kontrol elektroniği şebeke geriliminden ayrı tutulur. Yük gücü, faz açısı kontrol modunda çalıştırılan tristörler vasıtasıyla kontrol edilir. Ayar noktası sinyali, bir potansiyometre veya bir 0… + 10 VDC veya bir 0 (4)… 20 mA kontrol sinyali ile sağlanabilir. Yük gücünün gerekli ayar noktası aralığıyla eşleştirilmesi, Umin / Umax için dahili ayar potansiyometreleri tarafından gerçekleştirilir. Birimin uzaktan kontrolü, bir etkinleştirme / engelleme girişi aracılığıyla mümkündür. Şebeke beslemesindeki değişim, dahili bir kontrol devresi ile telafi edilir.
Şebeke gerilimi kompanzasyonu EN 50022-35’e göre DIN ray montajı için bağlantı noktaları sağlanmıştır.
Avantajlar
- Şebeke gerilimi kompanzasyonu
- Potansiyometre aracılığıyla ayar noktası
0… + 10 V, 0 (4)… 20 mA - 24 VDC girişi veya kontağı etkinleştirin
- 35 mm DIN rayı için geçmeli montaj
Teknik Özellikler
- Giriş gerilimi: 230 V + 6% / – 10%
- Çıkış gerilimi: 0…230 V
- Çıkış Akımı 6 A
- gerilimi: 0…Ue V : Çıkış Akımı 15 A
| Giriş voltaji | 230V, +6% / – 10%, 50/60 Hz |
| Çıkış voltajı | 0…230 V |
| Çıkış akımı | 6 A |
| Ayar Noktasıile | harici 0…+ 10 V, DC 0(4)…20mA, Potansiyometre 10 kOhm |
| Serbest Bırak | 24 V, DC veya iletişime geçin |
| Çalışma sıcaklığı | 0…+45° C |
| Koruma | IP20 |
| Türü | A[mm] | B[mm] | C[mm] |
| REOTRON EW 509 | 102 | 77 | 114 |
