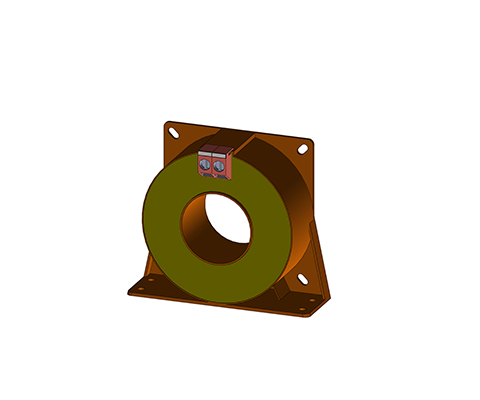

Pasif Akım transformatörleri IN Serisi

Alet transformatörleri (Teller / kelepçeler)

Tanım

Yüksek çalışma frekanslarına sahip elektronik cihazların artan gelişimi ve yaygınlaşması, genişletilmiş frekans aralığına sahip akım transformatörlerinin kullanılmasını gerektirmektedir. Bu talep, optimize edilmiş tasarımla birlikte özel olarak seçilmiş malzemelerle karşılanabilir.

Avantajlar

UL 94 V0 uyarınca Litz telleri veya terminalleri kullanır
Hassas akım ölçümleri için akım trafoları
daha yüksek doğruluk sınıfı 1; 0.5; Standart IE’den 0,2
16 2/3 ila -50Hz düşük frekans aralığında ölçüm
Darbe ölçümü (örneğin 8 / 20μs)
Güç ölçümü için düşük faz hatası
Aşırı yük akımı durumunda kritik değildir
Bant kalınlığı örneğin 20 μm olan nanokristalin toroidal çekirdekler
Güvenli elektriksel olarak izole edilmiş birincil ve ikincil devreler
Kolay kurulabilir tasarım
Çeşitli geçme aralıklarına sahip çok çeşitli yuvalar

Teknik Özellikler

Uygunluk: EN/IEC 61869-1/2
Birincil anma akımı: 50 – 1,000 A
Frekans aralığı: 50– 50,000 Hz

Türü		50	100	300	500	1000
Birincil nominal akım[A]	I_PN	50	100	300	500	1000
Maks. Birincil nominal akım [A]	I_maxPN	60	120	360	600	1200
İkincil akım [mA]	I_aN	1000	1000	1000	1000	1000
Performans [VA]	P_sek	0,5	1,0	2,5	5,0	15
Oran	K_N	50	100	300	500	1000
Yük direnci [Ω]	R_B	0,5	1,0	2,5	5,0	15
Yük gerilimi [V]	U_RB	0,5	1,0	2,5	5,0	15
Ölçüm doğruluğu 50 Hz [%]	F_U	1,0	1,0	1,0	1,0	1,0
Ortam sıcaklığı [°C]	T_A	-25 ila +70	-25 ila +70	-25 ila +70	-25 ila +70	-25 ila +70
Frekans [Hz]	f	0,05 ila 50	0,05 ila 50	0,05 ila 50	0,05 ila 50	0,05 ila 50
İzolasyon test gerilimi [kVac]	V_P	3	3	3	3	3

MM olarak boyutlar

Türü	Bağlantı [mm²]	h [mm]	b1/b2 [mm]	t [mm]	DL [mm]	p/s [mm]	a [mm]	c1/c2 [mm]	f [mm]	e [mm]	l [mm]
IE/50	2,5	70	70/89	33	31	57/57	77	15,5/…	4,3	6×4,3	25
IE/100	2,5	70	70/89	33	31	57/57	77	15,5/…	4,3	6×4,3	25
IE/300	2,5	95	94/110	44	40	78/78	100	18/…	5,3	8×5,3	25
IE/500	2,5	95	94/110	44	40	78/78	100	18/…	5,3	8×5,3	25
IE/1000	2,5	141	138/170	55	64	120/120	150	18/25	6,5	10×6,5	25
