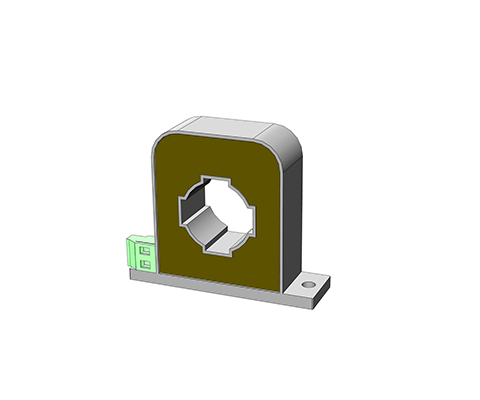

Pasif Akım Transformatörleri
Tanım
Bir diferansiyel akım transformatörü, tek fazlı veya üç fazlı besleme kablolarında veya ayrı hatlarda diferansiyel akımın ölçülmesine izin verir. Akım taşıyan her iki iletken (dışa doğru iletken ve geri dönüş iletkeni) akım trafosunun akım açıklığından geçirilir.
Akım ölçümü, iki iletkenin karşılaştırılmasıyla gerçekleştirilir. Oluşan herhangi bir fark, diferansiyel akım transformatörünün çıktısında gösterilir Oldukça geçirgen maddelerin kullanımı, tipik olarak, yukarı yönlü 10 mA
akım sapmasına müsade eder Geniş açıklık, topraklama iletkeni haricindeki, besleme hatlarının doğrudan geçmesine izin verir. Yüksek akım hassasiyeti, ölçümün birden fazla aşamada yapılabilmesini sağlar
- 1. Aşama: Arıza bildirimi
- 2. aşama: Alarm
- 3. aşama Kapatma
Avantajlar
- 25’Ten 400 hz’ye kadar ölçüm aralığı
- Nanokristalin çekirdek
- Diferansiyel akımın ölçüm transformatörü
- UL onaylı yüksek kaliteli yalıtım malzemeleri (örneğin UL94-V0)
- Elektriksel olarak izole edilmiş birincil ve ikincil devreler
- Sağlam gövde tasarımları (yatay / dikey montaj için)
- Değişken bağlantılar
- Çeşitli geçme aralıklarına sahip çok çeşitli yuvalar
- 2-50 A arası artık akım aralığı
Tipik uygulama alanları
Sanayi, Yenilenebilir enerji kaynakları, Metroloji ve test teknikleri Enerji, otomasyon ve bina teknolojisi
| Türü | 2 | 4 | 8 | 29 | 30 | 40 | 30 | 40 | 50 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Tasarim A | Tasarim B | Tasarim C | ||||||||
| Birincil nominal akım[A] | IPN | 0,1 – 1 | 0,1 – 2 | 0,1 – 4 | 0,1 – 10 | 0,1 – 10 | 0,1 – 10 | 0,1 – 10 | 0,1 – 10 | 0,1 – 10 |
| Maks. Birincil nominal akım [A] | ImaxPN | 2 | 4 | 8 | 20 | 30 | 40 | 30 | 40 | 50 |
| Termal Kısa süreli akım | ITK | 0,5 | 0,5 | 0,5 | 3,6 | 3,6 | 3,6 | 9 | 9 | 9 |
| İkincil akım [mA] | IaN | 2 | 4 | 4 | 20 | 10 | 5 | 20 | 16,67 | 10 |
| Performans [VA] | Psek | 0,004 | 0,008 | 0,016 | 0,030 | 0,030 | 0,015 | 0,06 | 0,05 | 0,06 |
| Oran | KN | 500 | 500 | 1000 | 500 | 1000 | 2000 | 500 | 600 | 1000 |
| Yük direnci [Ω] | RB | 1000 | 500 | 1000 | 75 | 300 | 600 | 150 | 180 | 600 |
| Yük gerilimi [V] | URB | 2,0 | 2,0 | 4,0 | 1,5 | 3,0 | 3,0 | 3,0 | 3,0 | 6,0 |
| Ölçüm doğruluğu 50 Hz [%] | FU | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
| Ortam sıcaklığı [°C] | TA | -10 – +50 | -10 – +50 | -10 – +50 | -10 – +50 | -10 – +50 | -10 – +50 | -10 – +50 | -10 – +50 | -10 – +50 |
| Frekans [Hz] | f | 25 – 400 | 25 – 400 | 25 – 400 | 25 – 400 | 25 – 400 | 25 – 400 | 25 – 400 | 25 – 400 | 25 – 400 |
| İzolasyon testi gerilimi Birincil / İkincil /2 sn [kVac] |
VP | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Bağlantı | A | Düz 6,3 x 0,8 / fişli bağlantıMKS 1853 / terminal 1,5 mm² | ||||||||
| Depolama sıcaklığı | TS | -25 – +85 | -25 – +85 | -25 – +85 | -25 – +85 | -25 – +85 | -25 – +85 | -25 – +85 | -25 – +85 | -25 – +85 |
| Bobin direnci | RS | 11 | 11 | 46 | 4,5 | 19 | 65 | 5,5 | 6,5 | 21 |
| Ağırlık | m | 0,068 | 0,068 | 0,070 | 0,278 | 0,278 | 0,290 | 0,280 | 0,280 | 0,290 |
| Standartlar | EN/IEC 61869-1/2 | |||||||||
| Kaçak direnci | CTI | Gehäuse / Gießharz 550/660M oder 400/600M | Kaçak mesafesi | dCp | 18 | 18 | 18 | 8 | 8 | 8 | 18 | 18 | 18 |
| Sürünme mesafesi | dCI | 16 | 16 | 16 | 7 | 7 | 7 | 16 | 16 | 16 |
| Türü | Konut | PIN bağlantısı [mm²] | h [mm] | b1/b2 [mm] | t [mm] | DL/DL1 [mm] | FS [mm] | p/s [mm] | a [mm] | c [mm] | f [mm] | e [mm] | l [mm] |
| IN-D / 2 | A | 1 – 2 | 38 | 38/54 | 20 | 13 / – | 6,3 x 0,8 | – | 30 | 47 | 4,8 | – | 9 |
| IN-D / 4 | A | 1 – 2 | 38 | 38/54 | 20 | 13 / – | 6,3 x 0,8 | – | 30 | 47 | 4,8 | – | 9 |
| IN-D / 8 | A | 1 – 2 | 38 | 38/54 | 20 | 13 / – | 6,3 x 0,8 | – | 30 | 47 | 4,8 | – | 9 |
| IN-D / 20 | B | MKS1853 | 55 | 50/68 | 26 | 20,2 / – | – | 45 / 45 | 60 | 13 | 4,3 | 6 x 4,0 | 23 |
| IN-D / 30 | B | MKS1853 | 55 | 50/68 | 26 | 20,2 / – | – | 45 / 45 | 60 | 13 | 4,3 | 6 x 4,0 | 23 |
| IN-D / 40 | B | MKS1853 | 55 | 50/68 | 26 | 20,2 / – | – | 45 / 45 | 60 | 13 | 4,3 | 6 x 4,0 | 23 |
| IN-D / 30 | C | Kelepçeler | 83 | 100/70 | 28 | 35 / 38 | – | 86 / – | 14 | – | 7 | – | – |
| IN-D / 40 | C | Kelepçeler | 83 | 100/70 | 28 | 35 / 38 | – | 86 / – | 14 | – | 7 | – | – |
| IN-D / 30 | C | Kelepçeler | 83 | 100/70 | 28 | 35 / 38 | – | 86 / – | 14 | – | 7 | – | – |
Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin
