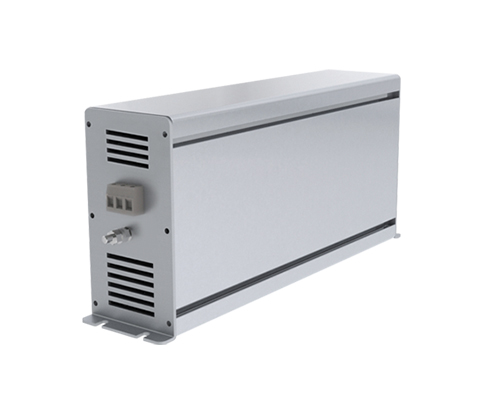

Üç fazlı sinüs filtresi Plus++
Tanım
REO Sinüs Filtresi Plus++ ile sadece motora giden şebeke kabloları değil, aynı zamanda toprak iletkenleri de bastırılır. Motorda oluşan yatak akımları REO sinüs filtresi Plus++ tarafından DC bağlantısına beslenir, böylece mekaniğe herhangi bir zarar veremezler.
REO Sinüzoidal Filtreler Plus++, güvenli sürekli mekanik performans ve güvenilirliğin gerekli olduğu her yerde kullanılır.
Uygulama örnekleri şunlardır Su arıtma – özellikle ısı pompaları ve genel olarak malzeme güvenliği.
Tipik uygulama alanları
Su arıtma – özellikle ısı pompaları ve genel olarak malzeme güvenliği. REO Sinüs Filtresi Plus++ile sadece motora giden şebeke kabloları değil, aynı zamanda toprak iletkenleri de bastırılır. Motorda oluşan yatak akımları REO Sinüs Filtresi Plus++ tarafından DC bağlantısına beslenir, böylece mekanik sisteme herhangi bir zarar veremezler. REO sinüs filtreleri Plus++, güvenli sürekli mekanik performans ve güvenilirliğin gerekli olduğu her yerde kullanılır.
Avantajlar
- < adresinden distorsiyon faktörü U %5
- Ekransız kablo kullanımı
- Paralel iletkenlerden kaynaklanan düşük EMC paraziti
- FI’daki basit dahili EMC filtresi yeterlidir
- Harici şebeke filtresi gerekmez
- Kompakt ve sessiz
Teknik Bilgiler
- Şuna göre: EN 61558-2-20
- Test gerilimi: L-L 1000 V, DC 1 dakika; L-PE 2500 V, DC 1 dakika
- Nominal gerilim: U = 3 x 500 V
- Yalıtım sınıfı: T40/B
- İklimsel kategori: DIN IEC 60068-1
- Aşırı yüklenme: 1,5 x INenn 1 min / h
| Türü | Anma gerilimi [V] | Anma akımı[A] | Toplam endüktans [mH] | Kapasitans [μF] | Bakır [kg] | Ağırlık [kg] |
|---|---|---|---|---|---|---|
| CNW 961 / 2 | bis zu 3 × 500 | 2 | 33,4 | 0,11 | 1,4 | 5,2 |
| CNW 961 / 4 | 4 | 16,7 | 0,34 | 1,7 | 5,5 | |
| CNW 961 / 6 | 6 | 11,0 | 0,50 | 3,0 | 5,8 | |
| CNW 961 / 10 | 10 | 6,60 | 1,10 | 4,5 | 9,1 | |
| CNW 961 / 16 | 16 | 4,20 | 1,10 | 5,0 | 13,0 | |
| CNW 961 / 24 | 24 | 2,83 | 1,50 | 6,5 | 17,3 | |
| CNW 961 / 30 | 30 | 2,20 | 2,20 | 12,0 | 37,0 | |
| CNW 961 / 37 | 37 | 1,64 | 2,20 | 12,5 | 38,0 | |
| CNW 961 / 48 | 48 | 1,41 | 3,30 | 16,2 | 42,0 | |
| CNW 961 / 60 | 60 | 0,91 | 4,70 | 17,0 | 62,0 |
| Tip | boyutlar | Bağlantılar | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L1 [mm] | L2 [mm] | B1 [mm] | B2 [mm] | H [mm] | Ø D1 [mm] | Ø D2 [mm] | PE cıvata [mm] | İnvertör [Klemmen] | Motor [Klemmen] | |
| CNW 961 / 2 | 366 | 351 | 90 | 60 | 175 | 7 | 7 x 10 | M6 | 4 mm² | 4 mm² |
| CNW 961 / 4 | 366 | 351 | 90 | 60 | 175 | 7 | 7 x 10 | M6 | 4 mm² | 4 mm² |
| CNW 961 / 6 | 366 | 3541 | 90 | 60 | 175 | 7 | 7 x 10 | M6 | 4 mm² | 4 mm² |
| CNW 961 / 10 | 470 | 455 | 90 | 60 | 175 | 7 | 7 x 10 | M6 | 4 mm² | 4 mm² |
| CNW 961 / 16 | 525 | 500 | 150 | 110 | 190 | 9 x 15 | 9 x 15 | M6 | 4 mm² | 4 mm² |
| CNW 961 / 24 | 655 | 630 | 150 | 110 | 190 | 9 x 17 | 9 x 17 | M6 | 6 mm² | 6 mm² |
| CNW 961 / 30 | 608 | 584 | 300 | 200 | 230 | 9 x 17 | 9 | M6 | 16 mm² | 16 mm² |
| CNW 961 / 37 | 608 | 584 | 300 | 200 | 230 | 9 x 17 | 9 | M6 | 16 mm² | 16 mm² |
| CNW 961 / 48 | 620 | 570 | 300 | 200 | 245 | 9 | 9 | M6 | 16 mm² | 16 mm² |
| CNW 961 / 60 | 620 | 570 | 350 | 250 | 242 | 9 | 9 | M6 | 25 mm² | 25 mm² |
*Minimum saat frekansı 8 kHz. CC’ye geri besleme inverter yükünün artmasına neden olur. Lütfen inverterin buna uygun olup olmadığını kontrol edin!
Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir.
