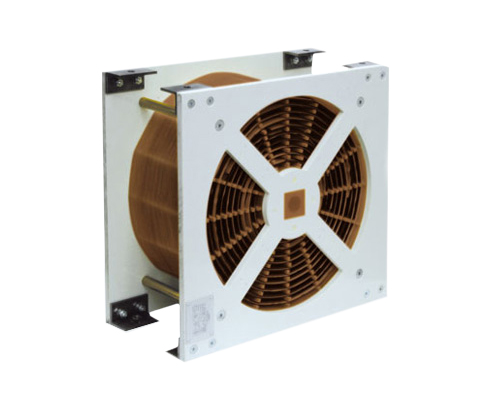

Alüminyum-bakır/disk sarmaya sahip hava bobinleri
Tanım
Hava bobinleri özellikle yüksek doğrusallığın gerekli olduğu yerlerde kullanılır. Nispeten basit yapıları sebebiyle sadece kompakt değil aynı zamanda oldukça sağlamdır. Uzmanlığımız sayesinde, REO hava kısıtlayıcıları aşırı koşullar altında bile tam işlevselliklerini korur.
Standart serimizde deneyim ve seçim birleştirilmiştir.
REO Mix & Match
REO Mix & Match çok çeşitli seçenekler arasından seçim yapmanızı sağlar- uygulamanızda her daim en iyi ürünü kullanmak için çeşitli seçeneklerle birleştirin.
REO, farklı tasarımlar ve farklı ambalaj malzemeleri sunar. REO, farklı tasarımlar ve sarma teknikleri, çeşitli iletken malzemeler ve yapılar sunabilmektedir. Spesifik gereksinimlere bağlı olarak, mükemmel çözümü sağlamak için bu parametreleri birleştirerek optimum bir çözüm üretebiliyoruz.
Optional
- Katman sarımı / Disk sarımı
- Alüminyum, Bakır veya alüminyum + bakır
- Korumalar Boya kaplama, koruyucu kaplama, muhafaza veya REO Xtreme
- Soğutma fanı/birimi
- Sensörler: NO / NC, PT100, NTC, PTC anahtarı
Avantajlar
- – Doygunluk etkisi bulundurmaz
- Geniş malzeme seçenekleri
- Özel koruyucu kaplama
- – Yüksek doğrusallık L (i)
- – Çok iyi mekanik direnç
- – Histerez oluşmaz
- Basınçlı hava soğutma sayesinde optimum ağırlık
- Basınçlı hava soğutma sayesinde optimum ağırlık
- Çok verimli sıvı soğutma mümkündür (dalga kılavuzu)
- PTC Neredeyse her yerde kullanılabilir
- Akımın frekansı: DC ve AC
- Toleranslar + 10 / – 10 %, + 5 / – 5 %
- Ara uçlar: Varsayılan olarak, ara uç mevcut değiştir (talep üzerine temin edilebilir)
- Yalıtım: F veya H
- IEC 60310’a uygun soğutma
- Test gerilimi: 12kV 60s 50Hz’e kadar, 25kV 1,2 / 50µs’ye kadar
- Montaj Asma, dikey ya da yatay • Mekanik mukavemeti, mekanik
- Mekanik mukavemeti, mekanik simülasyon (SEM): EN 12663
- Şok – ve titreşim stresi: IEC 61373 1 Kl.A/ B
- Anma akımı: 200 – 700 A
- Endüktans: 0,5 – 4 mH
| Tip | Endüktans (mH) | Soğutma 3 m/s | Soğutma5 m/s | Soğutma 8 m/s | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| I [A] | magn. enerji [J] | P [kVA] at 20°C | I [A] | magn. enerji [J] | P [kVA] at 20°C | I [A] | magn. enerji [J] | P [kVA] at 20°C | ||
| LD 220/200/0,5 | 0,5 | 200 | 10 | 0,7 | 250 | 15,6 | 1,1 | 300 | 22,5 | 1,6 |
| LD 220/400/0,5 | 0,5 | 400 | 40 | 1,8 | 500 | 62,5 | 2,9 | 600 | 90 | 4,2 |
| LD 220/700/0,5 | 0,5 | 700 | 122,5 | 2,4 | 500 | 62,5 | 2,9 | 600 | 90 | 4,2 |
| LD 220/200/1 | 1 | 200 | 20 | 1,1 | 250 | 31,3 | 1,7 | 300 | 45 | 2,4 |
| LD 220/400/1 | 1 | 400 | 80 | 2,8 | 500 | 125 | 4,4 | 600 | 180 | 6,3 |
| LD 220/700/1 | 1 | 700 | 245 | 3,8 | 850 | 361,3 | 5,5 | 100 | 5 | 7,7 |
| LD 220/200/2 | 2 | 200 | 40 | 1,7 | 250 | 62,5 | 2,6 | 300 | 90 | 3,7 |
| LD 220/400/2 | 2 | 400 | 160 | 4,4 | 500 | 250 | 6,9 | 600 | 360 | 10 |
| LD 220/700/2 | 2 | 700 | 490 | 5,7 | 850 | 722,5 | 8,4 | 1000 | 1000 | 11,6 |
| LD 220/200/4 | 4 | 200 | 80 | 2,5 | 250 | 125 | 3,9 | 300 | 180 | 5,6 |
| LD 220/400/4 | 4 | 400 | 320 | 6,9 | 500 | 500 | 10,8 | 600 | 720 | 15,6 |
| LD 220/700/4 | 4 | 700 | 980 | 8,7 | 850 | 1445 | 12,8 | 1000 | 2000 |
|
| Türü | B [mm] | H [mm] | T [mm] | Bakır [kg] | Ağırlık [g] |
| LD 220/200/0,5 | 250 | 250 | 180 | 11,4 | 16 |
| LD 220/400/0,5 | 350 | 350 | 180 | 20,9 | 29 |
| LD 220/700/0,5 | 400 | 400 | 370 | 74,8 | 86 |
| LD 220/200/1 | 300 | 300 | 220 | 17,6 | 33 |
| LD 220/400/1 | 400 | 400 | 220 | 32,5 | 37 |
| LD 220/700/1 | 400 | 400 | 450 | 116 | 124 |
| LD 220/200/2 | 350 | 350 | 230 | 26,7 | 40 |
| LD 220/400/2 | 400 | 400 | 310 | 51,4 | 87 |
| LD 220/700/2 | 450 | 450 | 490 | 175 | 182 |
| LD 220/200/4 | 400 | 400 | 250 | 40,2 | 54 |
| LD 220/400/4 | 420 | 420 | 400 | 80,3 | 97 |
| LD 220/700/4 | 500 | 500 | 570 | 267 | 301 |
