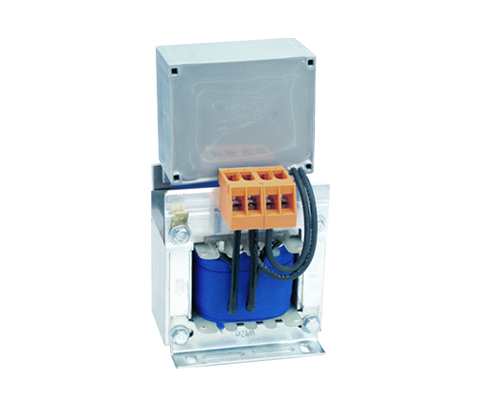

CNW 931 Sinüzoidal filtre

Tek fazlı sinüzoidal filtre %6,15 Uk

Tanım

Uzun bağlantı yolları bağlamak için akımın ve gerilimin düzlenmesi

Avantajlar

Düşük sıcaklık artışı
Düşük gürültü
E 251513 mümkün
Kolay kurulum
1000 metreye kadar motor kablolarına uyarlama mümkündür
Blendajlı kablodan tasarruf etmek mümkündür.

Tipik uygulama alanları

Motor sürücüleri için sürücü sistemleri, Makine mühendisliği, Asansörler / yürüyen merdivenler, Borular, Konveyör teknolojisi, Havalandırma ve klima, Robotik, Otomasyon teknolojisi, Güç kaynakları, Rüzgar türbinleri

Teknik Bilgiler

Ortam sıcaklığı: 50 °C
Koruma sınıfı: IP00
Yalıtım sınıfı: F
Doğrusallık: LN bei 1,2 x IN u. ≥ 0,8 x LN bei 1,5 x İN
Test gerilimi: 3 kV
Nominal gerilim: 230 V
Uk: 6.15 %
Aşırı yük kategorisi: 2
Kirletme derecesi: 2
Soğutma: AN
Frekans değiştirme: ≥ 4 kHz
Mevcut dalgalanma: 4 kHz’de ≤% 20

Teknik Özellikler

Türü	Anma akımı [A]	İndüktans [mH]	Direnç R20 [mΩ]	Kapasitans [µF]	Güç kaybı [W]	Uk @ 230 V	Uk @ 133 V	Uk @ 400 V	Bakır [kg]
CNW 931 / 3	3	15	349,5	6,8	17	6,2 %	10,6 %	3,5 %	0,15
CNW 931 / 4	4	11,3	275,2	10	22	6,2 %	10,7 %	3,6 %	0,23
CNW 931 / 6	6	7,5	133,1	10	29	6,2 %	10,6 %	3,5 %	0,29
CNW 931 / 8	8	5,6	94,4	20	33	6,1 %	10,6 %	3,5 %	0,33
CNW 931 / 10	10	4,5	62,2	20	37	6,2 %	10,6 %	3,5 %	0,53
CNW 931 / 12	12	3,75	59,9	20	43	6,2 %	10,6 %	3,5 %	0,64
CNW 931 / 16	16	2,8	43,4	20	56	6,1 %	10,6 %	3,5 %	0,82

MM olarak boyutlar

Türü	L [mm]	B1 [mm]	B2 [mm]	H [mm]	N1 [mm]	N2 [mm]	Terminal [mm²]	Ağırlık [kg]
CNW 931 / 3	64	72	59	115	44	47	1,5 mm²	0,9
CNW 931 / 4	66	74	64	130	50	49	1,5 mm²	1,1
CNW 931 / 6	83	80	69	153	56	56	1,5 mm²	1,8
CNW 931 / 8	83	80	69	153	56	56	2,5 mm²	1,9
CNW 931 / 10	84	90	84	160	71	71	2,5 mm²	2,5
CNW 931 / 12	96	86	86	170	80	71	2,5 mm²	3
CNW 931 / 16	96	110	110	170	80	95	2,5 mm²	4,4
