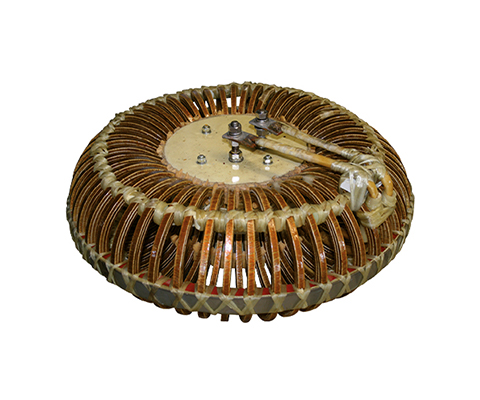

Endüktif yük birimi NPT LD TD-AF toroidal indüktörler

Elektrikli Anahtarlar, onay aşamasında birçok farklı testten geçmelidir. Bu testlerden bazıları, çeşitli yük koşulları altındaki anahtarlama davranışıyla ilgilidir. Anahtar, nominal yük, aşırı yük ve çoklu cosφ altında test edilir. Sürekli yüke ek olarak, açma ve kapatma işlemleri de test edilir. Bu işlem sırasında, ayarlanan parametreleri tüm test boyunca değiştirmemek çok önemlidir. Geçmişte, endüktif yükler olarak neredeyse hiç doyuma ulaşmadıklarından, hava bobinleri kullanılırdı. Hava bobinleri daha geniş olduklarından, benzer manyetik enerjiye sahip demir-çekirdekli bobinlere göre daha güçlü bir kaçak alana sahiptir. İlgili cosφ değerini ayarlamak için, ayarlanmış dirençler de bağlanmalıdır. Talep edilen tüm test noktalarını karşılamak için, birkaç farklı endüktif ve ohmik yükler gerekir. Hava çekirdekli bobinin bu özel toroidal yapısı, akıma göre doğrusal bir endüktans eğrisi avantajı sunar ve buna rağmen, doyurulabilir demir çekirdekli indüktör ile karşılaştırılabilecek bir çok yüklü, ihmal edilebilir, kaçak alana sahiptir.
Teknik Özellikler
