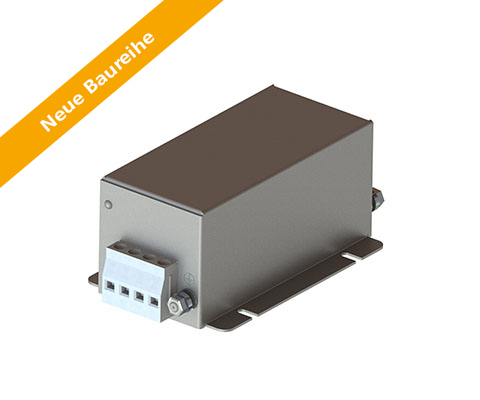

Yüksek zayıflatmalı (3 A – 150 A) üç fazlı şebeke filtresi (4 iletkenli)
Tanım
YENİ ARALIK!
Yeni seri, yalnızca daha hızlı teslimat süresiyle değil, aynı zamanda kaynakları koruma becerisi ve artan verimliliği ile de göz dolduruyor.
EN 55011, sınıf A ve EN 61800-3, kategori C2 uyarınca parazit bastırma için önerilen filtre.
REO üç fazlı şebeke filtresi CNW 105 kullanılarak parazit seviyesi belirtilen maksimum değerin altına düşürülür.
REO hat filtreleri bireysel ve toplu parazit bastırma için uygundur.
Münferit fazların nominal akımı toplu parazit bastırma sırasında izin verilen seviyenin altında kaldığı sürece, herhangi bir sayıda cihaz bastırılabilir.
Avantajlar
- Kompakt yapı
- hızlı bağlantı
- Düşük sıcaklık artışı
- Dokunmaya dayanıklı terminaller
- Düşük kaçak akım ile iyi zayıflama davranışı
Tipik uygulama alanları
Veri teknolojisi, telekomünikasyon, tıbbi cihazlar, endüstriyel sistemler için güç kaynağı
- Uygunluk: VDE 0565-3 / IEC 950 / UL 1283
- Test gerilimi L-L 2100 V, DC 1sn, L-PE 2700 V, DC 1sn
- Aşırı yükleme! 1,5 x I 1 dk / saat
- İklimsel kategori: DIN IEC 68 Bölüm 1 25/085/21
| Türü | Anma gerilimi [V] | Anma akımı[A] | Çalışma akımı[mA] | Cx [μF] |
Cy nF] |
L [mH] |
R [MOhm] |
Frekans[Hz] |
| N CNW 105/3 | 3×500 | 4×3 | <1 | 0,5 | 30 | 4,0 | 1,12 | 50/60 |
| N CNW 105/6 | 3×500 | 4×6 | <1 | 0,5 | 30 | 2,4 | 1,12 | 50/60 |
| N CNW 105/10 | 3×500 | 4×10 | <1 | 0,5 | 30 | 1,0 | 1,12 | 50/60 |
| N CNW 105/16 | 3×500 | 4×16 | <1 | 1 | 43 | 1,6 | 1,12 | 50/60 |
| N CNW 105/25 | 3×500 | 4×25 | <1 | 1 | 43 | 1,4 | 1,12 | 50/60 |
| N CNW 105/36 | 3×500 | 4×36 | <1 | 2,2 | 44 | 1,2 | 1,12 | 50/60 |
| N CNW 105/50 | 3×500 | 4×50 | <1 | 2,2 | 44 | 0,75 | 1,12 | 50/60 |
| N CNW 105/80 | 3×500 | 4×80 | <3,5 | 3,3 | 111 | 0,5 | 1,12 | 50/60 |
| N CNW 101/120 | 3×500 | 4×120 | <3,5 | 3,3 | 111 | 0,36 | 1,12 | 50/60 |
| CNW 105/150 | 3×500 | 4×150 | <3,5 | 3,3 | 111 | 0,36 | 1,12 | 50/60 |
| Türü | Muhafaza | Bağlantı | PE bağlantısı | B1[mm] | B2[mm] | B2[mm] | D[mm] | H[mm] | L1[mm] | L2[mm] | L3[mm] |
| CNW 105/3 | A | Düz fiş 6,3 mm | Düz konektör pabucu | 53 | – | – | 5,3 | 40 | 110 | 100 | 90 |
| CNW 105/6 | A | Düz fiş 6,3 mm | Düz konektör pabucu | 53 | – | – | 5,3 | 40 | 110 | 100 | 90 |
| CNW 105/10 | A | Düz fiş 6,3 mm | Düz konektör pabucu | 53 | – | – | 5,3 | 40 | 110 | 100 | 90 |
| CNW 105/16 | B | Terminal 4mm² | Topraklama cıvatası (M6) | 98 | 80 | 70 | 5,0 | 70 | 177 | 150 | 90 |
| CNW 105/25 | B | Terminal 6mm² | Topraklama cıvatası (M6) | 98 | 80 | 70 | 5,0 | 70 | 179 | 150 | 90 |
| CNW 105/36 | B | Terminal 10mm² | Topraklama cıvatası (M6) | 148 | 135 | 120 | 7,0 | 70 | 269 | 240 | 160 |
| CNW 105/50 | B | Terminal 25mm² | Topraklama cıvatası (M6) | 148 | 135 | 120 | 7,0 | 70 | 278 | 240 | 160 |
| CNW 105/80 | B | Terminal 25mm² | Topraklama cıvatası (M10) | 168 | 155 | 140 | 7,0 | 90 | 303 | 240 | 160 |
| CNW 105/120 | B | Terminal 50mm² | Topraklama cıvatası (M12) | 168 | 155 | 140 | 7,0 | 90 | 331 | 240 | 160 |
| CNW 105/150 | B | Terminal 50mm² | Topraklama cıvatası (M12) | 168 | 155 | 140 | 7,0 | 90 | 331 | 240 | 160 |
Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir.
