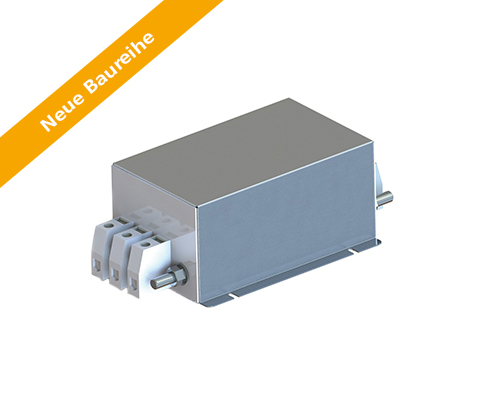

Yüksek zayıflatmalı (3 A – 180 A) üç fazlı şebeke filtresi (3 iletkenli)
Tanım
YENİ ARALIK!
Yeni seri, yalnızca daha hızlı teslimat süresiyle değil, aynı zamanda kaynakları koruma becerisi ve artan verimliliği ile de göz dolduruyor.
EN 55011, sınıf A ve EN 61800-3, kategori C2 uyarınca parazit bastırma için önerilen filtre. Özel kurulum – Özel bağlantılar.
Alan ve kurulum nedenleriyle, terminaller dışında bağlantılar kullanmak mantıklı olabilir. Bir filtre her zaman aynı yere monte edilecekse, REO özelleştirilmiş filtrenizi oluşturabilir. Cıvata, kablo veya diğer olası bağlantıların olup olmadığına bakılmaksızın.
Avantajlar
- Kompakt yapı
- hızlı bağlantı
- Düşük sıcaklık artışı
- Dokunmaya dayanıklı terminaller
- Düşük kaçak akım ile iyi zayıflama davranışı
- Endüstriyel uygulamalarda kullanım
Tipik uygulama alanları
Asansörler, konveyör teknolojisi, pompalar, havalandırma ve iklimlendirme teknolojisi, endüstriyel uygulamalar, rüzgar türbinleri ve güç kaynakları gibi motor tahrikleri için frekans invertörleri
- Uygunluk: VDE 0565-3 / IEC 950 / UL 1283
- Test gerilimi L-L 2100 V, DC 1sn, L-PE 2700 V, DC 1sn
- Aşırı yükleme! 1,5 x I 1 dk / saat
- İklimsel kategori: DIN IEC 68 Bölüm 1 25/085/21
| Türü | Anma gerilimi [V] | Anma akımı[A] | Çalışma akımı[mA] | Cx [μF] |
Cy [nF] |
L [mH] |
R [kOhm] |
Frekans[Hz] |
| CNW 103/3 | 3×500 | 3×3 | <1 | 0,5 | 30 | 3,0 | 1,12 | 50/60 Hz |
| CNW 103/6 | 3×500 | 3×6 | <1 | 0,5 | 30 | 2,2 | 1,12 | 50/60 Hz |
| CNW 103/10 | 3×500 | 3×10 | <1 | 0,5 | 30 | 1,7 | 1,12 | 50/60 Hz |
| N CNW 103/16 | 3×500 | 3×16 | <<1 | 1,0 | 39 | 1,5 | 1,12 | 50/60 Hz |
| N CNW 103/25 | 3×500 | 3×25 | <1 | 1,0 | 39 | 1,2 | 1,12 | 50/60 Hz |
| N CNW 103/36 | 3×500 | 3×36 | <1,5 | 2,2 | 60 | 1,5 | 1,12 | 50/60 Hz |
| N CNW 103/50 | 3×500 | 3×50 | <1,5 | 2,2 | 60 | 0,9 | 1,12 | 50/60 Hz |
| N CNW 103/80 | 3×500 | 3×80 | <5 | 2,75 | 197 | 0,4 | 1,12 | 50/60 Hz |
| N CNW 103/120 | 3×500 | 3×120 | <5 | 2,75 | 197 | 0,25 | 1,12 | 50/60 Hz |
| N CNW 103/150 | 3×500 | 3×150 | <5 | 2,75 | 197 | 0,8 | 1,12 | 50/60 Hz |
| N CNW 103/180 | 3×500 | 3×180 | <5 | 2,75 | 197 | 0,8 | 1,12 | 50/60 Hz |
| Türü | Muhafaza | Bağlantı | PE bağlantısı | B1[mm] | B2[mm] | B2[mm] | D[mm] | H[mm] | L1[mm] | L2[mm] | L3[mm] |
| CNW 103/3 | A | Düz fiş 6,3 mm | Düz konektör pabucu | 53 | – | – | 5,3 | 40 | 110 | 100 | 90 |
| CNW 103/6 | A | Düz fiş 6,3 mm | Düz konektör pabucu | 53 | – | – | 5,3 | 40 | 110 | 100 | 90 |
| CNW 103/10 | A | Düz fiş 6,3 mm | Düz konektör pabucu | 53 | – | – | 5,3 | 40 | 110 | 100 | 90 |
| N CNW 103/16 | B | Terminal 4mm² | Topraklama cıvatası (M6) | 98 | 80 | 70 | 5,0 | 70 | 177 | 150 | 90 |
| N CNW 103/25 | B | Terminal 6mm² | Topraklama cıvatası (M6) | 98 | 80 | 70 | 5,0 | 70 | 179 | 150 | 90 |
| N CNW 103/36 | B | Terminal 10mm² | Topraklama cıvatası (M6) | 148 | 135 | 120 | 7,0 | 70 | 229 | 200 | 160 |
| N CNW 103/50 | B | Terminal 16mm² | Topraklama cıvatası (M6) | 148 | 135 | 120 | 7,0 | 70 | 238 | 200 | 160 |
| N CNW 103/80 | B | Terminal 25mm² | Topraklama cıvatası (M10) | 168 | 155 | 140 | 7,0 | 90 | 303 | 240 | 160 |
| N CNW 103/120 | B | Terminal 50mm² | Topraklama cıvatası (M12) | 168 | 155 | 140 | 7,0 | 90 | 331 | 240 | 160 |
| N CNW 103/150 | B | Terminal 50mm² | Topraklama cıvatası (M12) | 168 | 155 | 140 | 7,0 | 90 | 331 | 240 | 160 |
| N CNW 103/180 | B | Terminal 95mm² | Topraklama cıvatası (M12) | 168 | 155 | 140 | 7,0 | 90 | 339 | 240 | 160 |
Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir.
