Filtre kombinasyonu (tek aşamalı)
Tanım

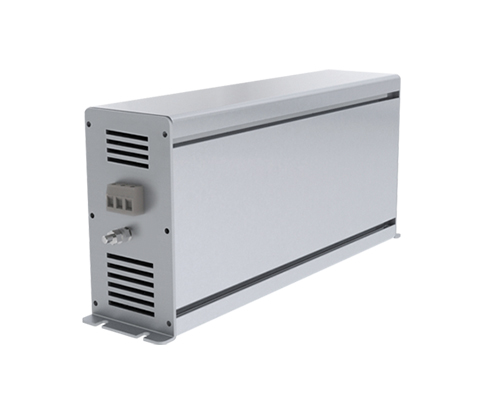

Der Kombifilter CNW 307 entlastet das Versorgungsnetz durch Kompensierung der Oberwellenblindleistung. Die harmonischen Oberwellen werden auf THD < 60 % reduziert. Dadurch wird der Wirkungsgrad verbessert und die Leitung entlastet. Die Netzdrossel begrenzt außerdem die auftretenden Netzstörungen, wie Stromspitzen und Spannungseinbrüche des Netzes. Zur Einhaltung der Norm EN 610003-2 oder IEEE 519 empfehlen wir den Einsatz der Baureihe CNW 898. Das integrierte Netzfilter dämpft die sehr hohen asymmetrischen und symmetrischen HF-Ströme, welche vom Umrichter verursacht werden.
Avantajlar
- Kompakt tasarım
- Farklı bağlantı seçenekleri (Terminaller / kablolar / çubuklar)
- Kolay kurulum
- Akım harmoniklerinin zayıflaması
- Ani akımlarının sınırlandırılması
- Şebeke kesintilerinin, akım tepe noktalarının ve gerilim düşüşlerinin azaltılması
- IGBT’ler için daha uzun hizmet süresi
- Düşük gürültü
Tipik uygulama alanları
Uygulamalar: Hızlı anahtarlamalı güç yarı iletkenlerinde harmoniklerin PFC (Güç Faktörü Düzeltmesi) ve komütasyonun (tristörler arasında akım geçişi) eşzamanlı olarak azaltılmasıyla IGBT’li frekans dönüştürücülerin parazit bastırması.
THD değerlerinin azaltılması (Toplam Harmonik Bozulma).
- Uygunluk: VDE 0565-3-1 / EN 133200
- Test gerilimi L-L 2100 V, DC 1sn, L-PE 2700 V, DC 1sn
- Aşırı yükleme! 1,5 x I 1 dk / saat
- İklimsel kategori: DIN IEC 60068-1
- (1) Hat bobinide gerilim düşmesi: CNW 307/3 ve CNW 307 / 6’nın hat bobini %4’lük bir UK’ye sahiptir
- 10 A’lık akım değerleri için hat dışı bobinler %2’lik bir UK’ye sahiptir.
- Hat filtrelerinin kaçak akımı: Teknik veriler, normal çalışma koşulları altında maksimum kaçak akımı gösterir. İki faz kesilirse, kaçak akım değerin 6 katına çıkabilir.
- Avrupa için: Kısa devre gerilimi Uk: % 2 (400 V’de) Gerilim düşüşü: 4,6 V/dal
- Frekans: 60 Hz Kısa devre gerilimi Uk: % 4,8 (200 V’de) Gerilim düşüşü: 5,5 V / dal
| Türü | Anma gerilimi [V] |
Anma akımı [A] |
Endüktans [mH] |
Sızıntı akımı [mA] | Bakır [kg] |
Ağırlık [kg] |
| CNW 307/3 | kadar 3 x 500 | 3 | 9,70 | >15 | 0,7 | 2,3 |
| CNW 307/6 | kadar 3 x 500 | 6 | 4,88 | >15 | 0,8 | 2,8 |
| CNW 307/10 | kadar 3 x 500 | 10 | 1,46 | >15 | 1,2 | 2,8 |
| CNW 307/16 | kadar 3 x 500 | 16 | 0,91 | >15 | 1,9 | 3,9 |
| CNW 307/25 | kadar 3 x 500 | 25 | 0,58 | >15 | 2,4 | 5,2 |
| CNW 307/36 | kadar 3 x 500 | 36 | 0,41 | >15 | 3,5 | 5,8 |
| CNW 307/50 | kadar 3 x 500 | 50 | 0,29 | >30 | 4,6 | 9,4 |
| Tip | Seçenekler Bağlantı | Boyutlar [mm] | |||||||||
| Terminal Şekil 1 |
Kablo Şekil 2 |
L 1 | L 2 | L 3 | B 1 | B 2 | H | A1 | A2 | D | |
| CNW 307/3 | 4 mm² | 1,5 mm² | 167 | 153 | 136 | 90 | 60 | 175 | 1500 | 1000 | 7 |
| CNW 307/6 | 4 mm² | 1,5 mm² | 167 | 153 | 136 | 90 | 60 | 175 | 1500 | 1000 | 7 |
| CNW 307/10 | 4 mm² | 1,5 mm² | 167 | 153 | 136 | 90 | 60 | 175 | 1500 | 1000 | 7 |
| CNW 307/16 | 6 mm² | 2,5 mm² | 207 | 193 | 176 | 90 | 60 | 175 | 1500 | 1000 | 7 |
| CNW 307/25 | 6 mm² | 4 mm² | 307 | 293 | 276 | 90 | 60 | 175 | 1500 | 1000 | 7 |
| CNW 307/36 | 10 mm² | 6 mm² | 307 | 293 | 276 | 90 | 60 | 175 | 1500 | 1000 | 7 |
| CNW 307/50 | 16 mm² | 10 mm² | 387 | 373 | 356 | 90 | 60 | 175 | 1500 | 1000 | 7 |
