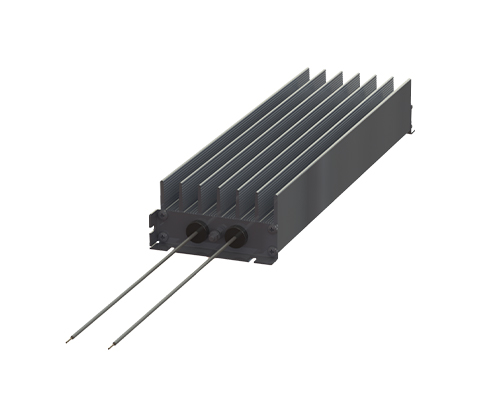

Direnç REOHM BW 156

Maks. maksimum sürekli güç: 1500 W

Tanım

Düşük ila orta güç aralığındaki frekans dönüştürücüsüne sahip sürücüler için freni Kontrol kabininin içine ve dışına montaj mümkündür.

Avantajlar

hızlı bağlantı
Kısa devre koruması
yüksek performanslı küçük boyutlar • çok iyi ısı dağılımı
çok iyi ısı dağılımı
aşırı yükte yüksek direnç
isteğe bağlı olarak temas koruması ve sıcaklık anahtarı ile veya isteğe bağlı
olarak agresif ortamlar için de sağlanabilir.
Kompakt kontrol panosu dışına da kurulabilir
UL sertifikası mevcuttur, ayrıntılar için “REO’dan UL sertifikalı ürünlere” genel bakışa göz atın

Teknik Özellikler

Türü	Direnç değerleri R [Ohm] için E12*	Kesintisiz güç P [W] IP20	Kesintisiz güç P [W] IP65	maks. Çalışma gerilimi U [V]
BW 156 / 400 / IP …	1 – 820	400	300	900
BW 156 / 600 / IP …	1 – 820	600	400
BW 156 / 800 / IP …	1,8 – 820	800	500
BW 156 / 1000 / IP …	2,2 – 820	1000	600
BW 156 / 1200 / IP …	2,2 – 820	1200	700
BW 156 / 1500 / IP …	2,7 – 820	1500	800

* Küçük direnç değerleri ile iletken kesiti akıma uyarlanır

Mm olarak boyutlar

Türü	Boyutlar								Bağlantı
Türü	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	B1 [mm]	B2 [mm]	H [mm]	D [mm]	Bağlantı
BW 156 / 400	170	155	140	500	104	70	53	4,5	IP20 PTFE AWG14
BW 156 / 600	230	215	200	500	104	70	53	4,5
BW 156 / 800	300	285	270	500	104	70	53	4,5
BW 156 / 1000	370	355	340	500	104	70	53	4,5
BW 156 / 1200	450	435	420	500	104	70	53	4,5

Mm olarak boyutlar

Türü	Boyutlar								Bağlantı
Türü	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	B1 [mm]	B2 [mm]	H [mm]	D [mm]	Bağlantı
BW 156 / 400	174	159	140	1000	104	70	53	4,5	IP65 koruyuculu bağlantı kablosu 3 x 1,5 mm²
BW 156 / 600	234	219	200	1000	104	70	53	4,5
BW 156 / 800	304	289	270	1000	104	70	53	4,5
BW 156 / 1000	374	359	340	1000	104	70	53	4,5
BW 156 / 1200	454	439	420	1000	104	70	53	4,5
BW 156 / 1500	604	589	570	1000	104	70	53	4,5

Temas koruması / kapak

Türü	Ölçüler
Türü	L1 [mm]	L2 [mm]	B1 [mm]	B2 [mm]	H [mm]	D [mm]
BW 156 / 400	300	270	200	150	140	7,0 x 10,0
BW 156 / 600	360	330	200	150	140	7,0 x 10,0
BW 156 / 800	430	400	200	150	140	7,0 x 10,0
BW 156 / 1200	580	550	200	150	140	7,0 x 10,0
BW 156 / 1500	730	700	200	150	140	7,0 x 10,0

Diğer kılıflar istek üzerine temin edilebilir.

Küçük direnç değerleri ile iletken kesiti akıma uyarlanır

İmha edilirse direnç yükselir, bu nedenle her seriye bir sıcaklık anahtarı sağlanabilir.
Belirtilen performans değerleri, dirençlerin havada min. 100mm
Yüzeye Bu nedenle, direnç soğutulmuş koşullara göre yaklaşık +%10 oranında değişebilir.
20 ° C ortam sıcaklığı
