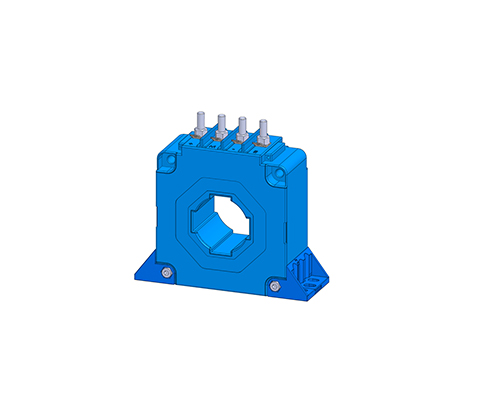

Etkin Akım transformatörleri WKO-2C-B Serisi
Demiryolu mühendisliği için çift çekirdek teknolojisine sahip kapalı çevrim akım trafoları Tanım Hall etkisi elemanlarına ve çift çekirdek teknolojisine sahip akım dönüştürücü WKO-2C-B’de, 150 kHz’e kadar genişletilmiş bir frekans ve doğru bir faz tepkisi bulunmaktadır.WKO-2C-B, tüm frekans aralığında% 0,3’ten daha iyi bir akım ölçüm doğruluğunu garanti eder: 150 kHz DC. Tamamen yeniden tasarlanan elektronik devreler, yeni C / L akım dönüştürücüsünün daha iyi sapma dengelemesine ve -40 ° C ila 85 ° C arasında genişletilmiş bir sıcaklık aralığına sahip olmasını sağlar. Modüler tasarım Akım trafosu modüler bir tasarıma sahiptir ve çok çeşitli montaj seçeneklerine olanak sağlar. Uygun maliyetli temel model, vida bağlantıları, kablo girişi ve montaj için delikleri olan bir muhafazadan oluşur. Transformatör isteğe bağlı olarak baralar, Molex konektörleri ve yatay veya dikey montaj için ayaklar için bir montaj kiti ile birlikte tedarik edilebilir. Uygunluk: EN 50178:1997 UL 94-V0 EN 50178 EN 50155:2007 IEC 61373:2010 Avantajlar Gerekli demiryolu mühendisliği güvenlik standartlarını yerine getirir: EN 50178, EN 50155: 2007 ve IEC 61373: 2010 IEC 61373: 2010’a göre şok ve titreşim testi yapılmıştır % 0.3 Yüksek akım ölçüm hassasiyeti Evrensel montaj seçenekleri sağlayan modüler montaj plakaları Dış manyetik alanlara karşı daha düşük hassasiyet ± 750A akım çıkışına kadar çift yönlü ve yalıtılmış akım ölçümü Akım çıkışı REO çift çekirdek teknolojisi Tüm malzemeler UL listesindeki Teknik Özellikler % 0.3 Yüksek akım ölçüm hassasiyeti Ortam sıcaklığı: -40°C … +85°C Depolama sıcaklığı: -40°C … +90°C Birincil nominal akım: 300 – 2000 A Ölçüm aralığı: 0…4000 A Frekans aralığı: 150000 Hz Türü Primer RMS nominal akım IPN [A] Ölçüm aralığı IP [A] Besleme UC [V] Ölçüm hassasiyeti XG@Ipn [-20…70°C] IPN ‚den [%] Çevirisi [KN] Sekonder RMS Nominal akım ISN [mA] Sekonder sargı Direnç RS@85°C[Ω] Yüksüz akım [mA] WKO-2C-B-300 300 0…±2000 ±11,4…25,2 < ± 0,3 2000 150 13 26+IS WKO-2C-B-500 500 0…±1000 ±11,4…25,2 < ± 0,3 5000 100 76 26+IS WKO-2C-B-1000 1000 0…±2700 ±14,25…25,2 < ± 0,3 5000 200 42 26+IS WKO-2C-B-2000 2000 0…±4000 ±14,25…25,2 < ± 0,3 5000 400 26 26+IS Doğruluk ve dinamik veri Türü Doğrusallık hatası e [%] Ofset hatası@25°C Io [mA] Ofset kayması -25°C…+70°C IOT [mA] Yanıt süresi tra[μs] Tepki süresi 10%-90% ta [μs] dl/dt [A/μs] Bant Genişliği -1 dB [kHz] WKO-2C-B-300 < ±0,1 ±0,5 < 25 0,2 0,4 400 150 WKO-2C-B-500 < ±0,1 ±0,5 < 25 0,2 0,4 400 150 WKO-2C-B-1000 < ±0,1 ±0,5 < 25 0,2 0,4 400 150 WKO-2C-B-2000 < ±0,1 ±0,5 < 25 0,2 0,4 1000 150 İzolasyon verileri Türü Kaçak mesafesi dCp [mm] Hava bölümü dCi [mm] izleme direnci [CTI] AC yalıtım testi 50/60 Hz 1 dakika Ud [kV] Darbe gerilimi testi 1.2/50μs Ui [kV] Kütle [kg] WKO-2C-B-300 14 13 600 6 12,5 0,340 WKO-2C-B-500 14 13 600 6 12,5 0,260 WKO-2C-B-1000 20 18 600 6 12,5 0,700 WKO-2C-B-2000 35 30 600 6 12,5 1,600 MM olarak boyutlar Türü b1 [mm] b2 [mm] t [mm] s [mm] h [mm] D Ø [mm] D1/D2 [mm] Ø f[mm] Ø e[mm] WKO-2C-B-300 57 70 38 57 70 30,2 10,4/30,4 4,3 4,3 WKO-2C-B-500 57 70 38 57 70 30,2 10,4/30,4 4,3 4,3 WKO-2C-B-1000 78 94 42 78 94 38,5 13,5/40,5 5,3 5,3 WKO-2C-B-2000 102 135 52 102 135 57,5 20,5/60,5 6,5 6,5 Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin Sertifikalar
Etkin Akım transformatörleri WKO-2C Serisi
Çift çekirdek teknolojisine sahip kapalı çevrim akım trafoları Tanım REO, yeni nesil Kapalı Döngü (C/L) akım transformatörü geliştirmiştir. Patentli çift çekirdek teknolojisi ve en yeni yankılanma elemanları, 150 kHz’e kadar genişletilmiş bir frekans tepkisi ve doğru faz tepkisi sağlar. Tamamen yeniden tasarlanan elektronik devreler, yeni C / L akım dönüştürücüsünün daha iyi sapma dengelemesine ve -40 ° C ila 85 ° C arasında genişletilmiş bir sıcaklık aralığına sahip olmasını sağlar. Evrensel montaj seçenekleri sağlayan modüler montaj plakaları Yeni akım dönüştürücü tipi WKO-2C REO’nun çift çekirdek teknolojisi manyetik tekniği kullanan tamamen yeni bir gelişmedir. Ünite, en son hall etkisi bileşenlerini 150 khz’ye kadar genişletilmiş frekans yanıtı ile ve doğru faz yanıtı ile bilrikte kullanır. Uygunluk: EN50178 EN50121, EN55011 IEC61869-1, IEC61869-8, IEC61010-1 UL94-V0 – Tüm malzemeler UL listesindeki malzemeler kullanılarak üretilmişti. Avantajlar % 0.3 Yüksek akım ölçüm hassasiyeti Evrensel montaj seçenekleri sağlayan modüler montaj plakaları Dış manyetik alanlara karşı daha düşük hassasiyet ± 750A akım çıkışına kadar çift yönlü ve yalıtılmış akım ölçümü Akım çıkışı REO çift çekirdek teknolojisi Tüm malzemeler UL listesindeki Tipik uygulama alanları Güç elektronikleri: AC-DC motor kontrolü, inverter teknolojisi, sürücü kontrolü Demiryolu teknolojisi: Sürücü kontrolü: Yenilenebilir enerji: Rüzgar türbinlerinin kontrolü ve izlenmesi: Teknik Özellikler % 0.3 Yüksek akım ölçüm hassasiyeti Ortam sıcaklığı: -40°C … +85°C Depolama sıcaklığı: -40°C … +90°C Birincil nominal akım: 300 – 2000 A Ölçüm aralığı: 0…4000 A Frekans aralığı: 150000 Hz Türü Birincil RMS Nominal akımIPN [A] Ölçüm aralığıIP[A] BeslemeUC [V] Ölçüm doğruluğuXG@Ipn[-20…70°C]itibaren IPN [%] ÇeviriKN İkincil RMSNominal akımISN [mA] İkincil sargıDirençRs@85°C [Ω] Yüksüz akım[mA] WKO-2C-300 300 0…±2000 ±11,4…25,2 >±0,3 2000 150 13 26+IS WKO-2C-500 500 0…±1000 ±11,4…25,2 >±0,3 5000 100 76 26+IS WKO-2C-1000 1000 0…±2700 ±14,25…25,2 >±0,3 5000 200 42 26+IS WKO-2C-2000 2000 0…±4000 ±14,25…25,2 >±0,3 5000 400 26 26+IS Doğruluk ve dinamik veri Türü Doğrusallık hatası e [%] Ofset hatası@25°C IO [mA] Ofset kayması -25°C…+70°C IOT [mA] Tepki süresi tRA [μs] Tepki süresi 10%-90% ta [μs] dl/dt ta [A/μs] Bant Genişliği -1 dB [kHz] WKO-2C-300 < ±0,1 ±0,5 <25 0,2 0,4 400 150 WKO-2C-500 < ±0,1 ±0,5 <25 0,2 0,4 400 150 WKO-2C-1000 < ±0,1 ±0,5 <25 0,2 0,4 400 150 WKO-2C-2000 < ±0,1 ±0,5 <25 0,2 0,4 1000 150 İzolasyon verileri Türü Kaçak mesafesi dCp [mm] Hava bölümü dCi [mm] izleme direnci [CTI] AC yalıtım testi 50/60Hz 1 dakika Ud [kV] Darbe gerilimi testi 1.2/50μs Ui [kV] Kütle [kg] WKO-2C-300 14 13 600 6 12,5 0,340 WKO-2C-500 14 13 600 6 12,5 0,260 WKO-2C-1000 20 18 600 6 12,5 0,700 WKO-2C-2000 35 30 600 6 12,5 1,600 Mekanik Bilgiler Türü b1[mm] b2[mm] t[mm] s[mm] h[mm] D Ø[mm] D1/D2[mm] Ø f[mm] Ø e[mm] WKO-2C-300 57 70 38 57 70 30,2 10,4/30,4 4,3 4,3 WKO-2C-500 57 70 38 57 70 30,2 10,4/30,4 4,3 4,3 WKO-2C-1000 78 94 42 78 94 38,5 13,5/40,5 5,3 5,3 WKO-2C-2000 102 135 52 102 135 57,5 20,5/60,5 6,5 6,5 Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin Sertifikalar

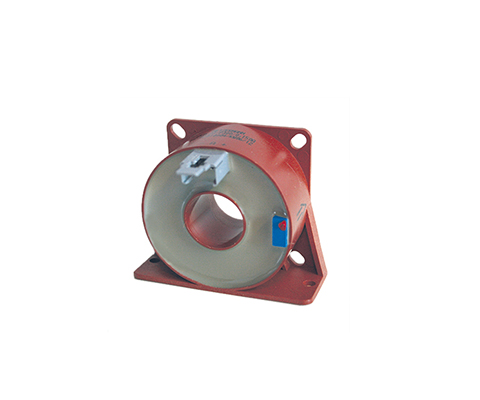

Aktif Akım trafosu WKO Serisi
Kapalı çevrim transformatörleri Tanım Kapalı çevrim transformatörleri WKO akım sensörleri, kanıtlanmış telafi değeri ilkesine göre çalışır ve doğrudan, alternatif ve karışık akımları ölçmek için uygundur Birincil akım, dahili bir ikincil bobin tarafından telafi edilen bir manyetik akım üretirAkım, bir elektronik devre ve bir Hall sensörü tarafından değerlendirilir. İkincil dengeleme akımı, ölçülecek birincil akımın kesin bir temsilidir. Benzersiz Özellikleri Doğrudan, alternatif ve karmaşık akımların ölçülmesi Çok yüksek hassasiyet ve kısa tepki süresi Geniş frekans spektrumu ve düşük sıcaklık kayması Çok iyi doğrusallık ve aşırı akım direnci Ölçüm devresinden ek kayıp yaşanmaz(DC – 150 kHz) Uzun iletim hatları için akım çıkışı UL onaylı yüksek kaliteli yalıtım malzemeleri (örneğin UL94-V0) Avantajlar (mekanik) Sağlam gövde tasarımları (yatay/dikey montaj için) Değişken bağlantılar, örneğin kelepçeler, fişler, yassı kablo fişleri, Çeşitli geçmeli açıklıklara sahip çok çeşitli muhafaza Push-through açıklıklar Tipik uygulama alanları Sanayi, Yenilenebilir enerji kaynakları, Demiryolu mühendisliği, Enerji, otomasyon ve bina teknolojisi Elektriksel veri Türü WKO 25 WKO 50 WKO 100 WKO 300 WKO 500 WKO 1000 Primer RMS nominal akım IPN [A] 25 50 100 300 500 1000 Ölçüm aralığı IP [A] 0…±35 0…±70 0…±150 0…±500 0…±1000 0…±1500 Besleme UC [V] ±12 …15 ±12 …15 ±12 …15 ±12 …15 ±12 …24 ±12 …24 Ölçüm hassasiyeti XG@Ipn [-20…70°C] IPN’den [%] > ±0,9 > ±1 > ±1 > ±1 > ±1 > ±1 Çeviri KN 1000 1000 1000 2000 5000 5000 Sekonder RMS Nominal akım ISN [mA] 25 50 100 150 100 200 İkincil sargı Direnç kum RS@70°C [Ω] 16 43 24 30 72 48 Boşta akım [mA] 36+IS 11+IS 36+IS 36+IS 36+IS 24+IS Doğruluk ve dinamik veri Türü WKO 25 WKO 50 WKO 100 WKO 300 WKO 500 WKO 1000 Doğrusallık hatası e [%] < ±0,1 < ±0,1 < ±0,1 < ±0,1 < ±0,1 < ±0,1 Ofset hatası@25°C IO [mA] > 0,3 > 0,3 > 0,4 > 0,2 > 0,2 > 0,3 Ofset kayması -25°C…+70°C IOT [mA] > 0,5 > 0,5 > 1 > 0,5 > 0,5 > 0,5 Yanıt süresi tra[μs] > 0,5 > 0,5 > 0,5 > 0,5 > 0,5 > 0,5 Tepki süresi 10%-90% ta [μs] > 1 > 1 > 1 > 1 > 1 > 1 dl/dt ta [A/μs] > 50 > 50 > 100 > 100 > 100 > 100 Bant Genişliği -1 dB [kHz] DC…150 DC…200 DC…100 DC…100 DC…100 DC…100 İzolasyon verileri Türü WKO 25 WKO 50 WKO 100 WKO 300 WKO 500 WKO 1000 Kaçak mesafesi dCp [mm] 4 8 10 10 10 15 Hava boşluğu dCi[mm] 3 7 9 9 9 12 Kaçak akım direnci [CTI] 600 600 600 600 600 600 AC yalıtım testi 50/60Hz 1dk Ud [kV] 3,8 3,8 3,8 3,8 6 6 Darbe gerilimi testi 1.2/50μs Ui[kV] 6 6 6 6 12,5 14,5 Kütle [kg] 0,08 0,022 0,125 0,125 0,240 0,450 MM olarak boyutlar Türü Pin bağlantısı/ 4-pin h [mm] b [mm] b1/b2 [mm] t [mm] DL [mm] p/s [mm] a/a1 [mm] c1/c2 [mm] f [mm] e [mm] l [mm] WKO 25 A; -U; +U 39 39 – 26 10 – 2 x 10/6,5 25/6,5 M3 6,0 x 4,0 9 WKO 50 A; -U; +U Çizime bakın WKO 100 A; -U; +U 55 – 55/68 26 20,2 45/45 – 13,0/– 4,3 6,0×4,0 12 WKO 300 A; -U; +U 55 – 55/68 26 20,2 45/45 – 13,0/– 4,3 6,0×4,0 12 WKO 500 A; -U; +U 70 – 70/89 33 31,0 57/57 – 15,2/– 4,3 6,0×4,3 12 WKO 1000 A; -U; +U 95 – 94/110 44 40,0 78/78 – 18,0/– 5,3 8,0×5,3 12 Veri sayfası Tüm veriler ve konfigürasyonlar ürün veri sayfamızda bulunabilir. Veri sayfasını indirin Sertifikalar .
